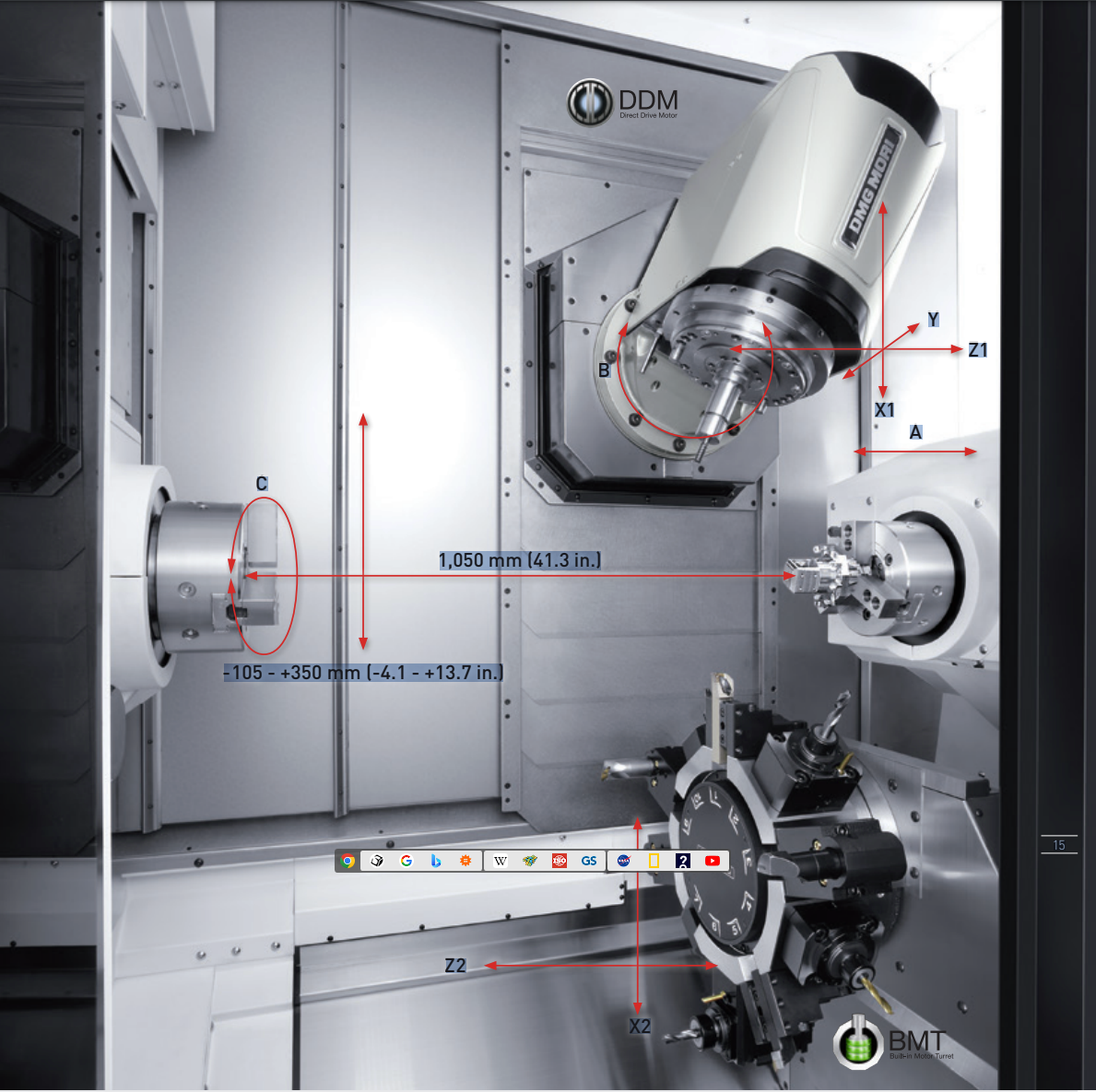

Machine Specs
Travel
Tool spindle
X1-axis mm[in.]
455[17.9]
<-105±350[-4.1±13.7]>
Y-axis mm[in.]
± 105 [± 4.1]
800 + 265 [31.4 + 6.4](1)
Z1-axis mm[in.]
240°
B-axis
Turret 2
160 [6.2]
X2-axis mm[in.]
730 [28.7]
Z2-axis mm[in.]
Spinndle 1/ Spindle2 (2)
C-axis
360°/360°
Tailstock
A-axis mm[in.]
820 [32.2]
(1) For ATC
(2) Spindle 2 specification
Workpiece size
1,050 [41.3]
Max. distance between center mm[in.]
Ø430 [Ø16.9]
Ø274 [Ø10.7]
Max. turning diameter mm[in.]
800 [31.4]
Max. turning length mm[in.]
Ø52 [Ø2.0],
Ø65 [Ø2.5]
Bar work capacity (1 mm[in.]
(1) Bar work capacity: Depending on the chuck /cylinder used and its restrictions, it may not be possible to reach full bar work capacity.
